無帰還出力段を調べる

K405/J115 pure complimentary

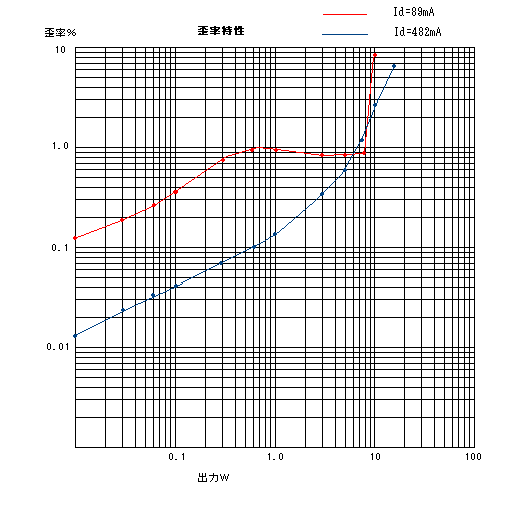

アイドリング　５０ｍＡ　（Ｂ級）





アイドリング　４００ｍＡ　（ＡＢ級）





　　だいぶ歪が少なくなります。



　　山水の開発者がインタビューで「歪が多い、面白い音がする。」と言っていたのが思い出される。

　　ＡＢ級の特性はＢ級にＺＤＲを掛けたものと比べると至ってナチュラルなものであるとわかる。

参考

K1520/J200


アイドリング　５０ｍＡ




　
アイドリング　５００ｍＡ








　　ＡＢ級にすると結構低歪になる。

Ｋ１３５/Ｊ５０　pure complimentary

　　国内にはまだ若干在庫があり高価だが買うことができる。私も1ペアだけ購入した。



Ｂ級




ＡＢ級








外国製再生産版Ｋ１３５/Ｊ５０

B級




ＡＢ級





　　日立のと比べてみると、ｇｍは大きめで、特性は同じ。バイアスも同じでゆけることがわかった。


　　Ｂ級ではどれも踊り場特性になっているが、その理由はこうである。ＡＢ級の測定時アイドリングは終始４００ｍＡ前後で
安定しているが、Ｂ級では出力を上げると或るところから増加してＡＢ級に近いアイドリングになる。だから途中からＡＢ級の
特性に近づくいてゆくのである。

　　もし自動アイドリング安定装置があれば歪は単調増加すると考えられる。

K722/J131










Ｋ４０５/Ｊ１１５　コンプリペアを選ぶ。

対J115　No.2
518mA

K405 歪み率（0.1W）
1 0.55
2 0.085
3 0.009
4 0.59
5 0.02
6 0.026
7 0.02
8 0.017
9 0.012
10 0.018
11 0.022




対K405 No.3 500mA 0.1W

J115 　
1 0.05
2 0.009
3 0.047
4 0.006
5 0.009
6 0.008
7 0.0028
8 0.017
9 0.0024
10 0.012
11 0.002




　　選別品によるＡＢ級ＺＤＲが有望。


線形増幅講座なのだからこれをやってみないことには、・・・・

　　K60　/　J18







Id=330mA


　　いわゆる踊り場特性。アイドリングが６００ｍＡまで増加する。フォロアの場合ｇｍが効いてくるので０．２５ＳのＪ１８
は不利ではある。小さいｇｍにしてはわりと良いかもしれない。
