ESP32で電子工作　

安価に入手できるモジュールと書き込みベースで開発キットを作った。中継基板を介してコードがすぐ書き込める。

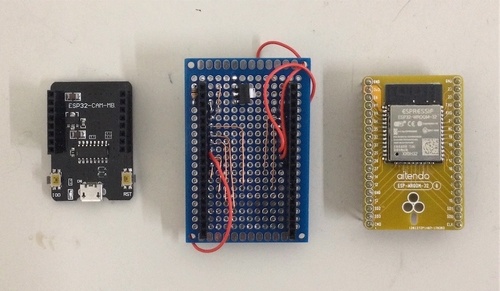

表面

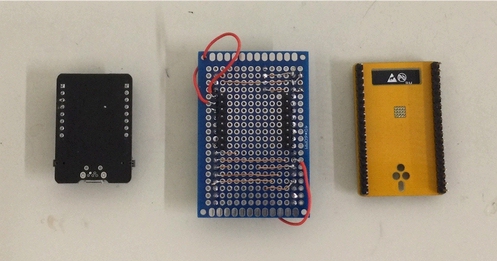

裏面

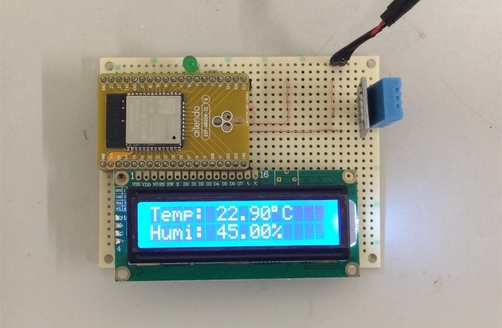

コードを書き込んで動作したところ。

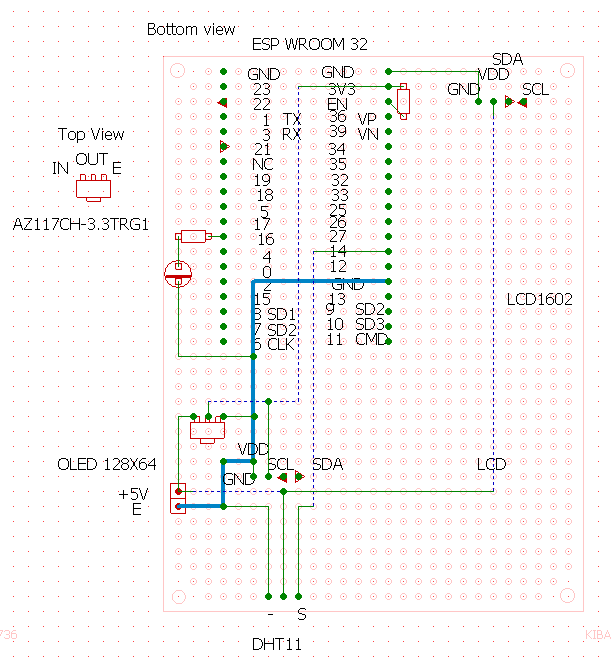

　　三端子レギュレーターとプルアップ抵抗が最低限必要になる。

普通はDEV KITを買ってきて工作する。最近は1500円くらいするので数を集めるのが大変になった。

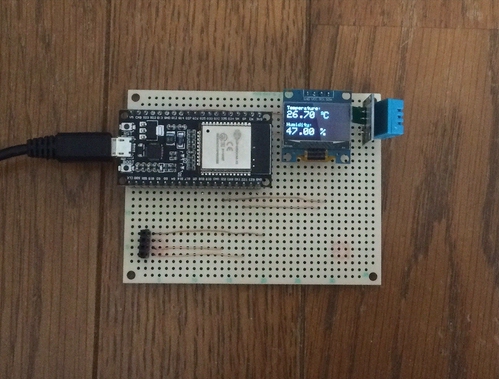

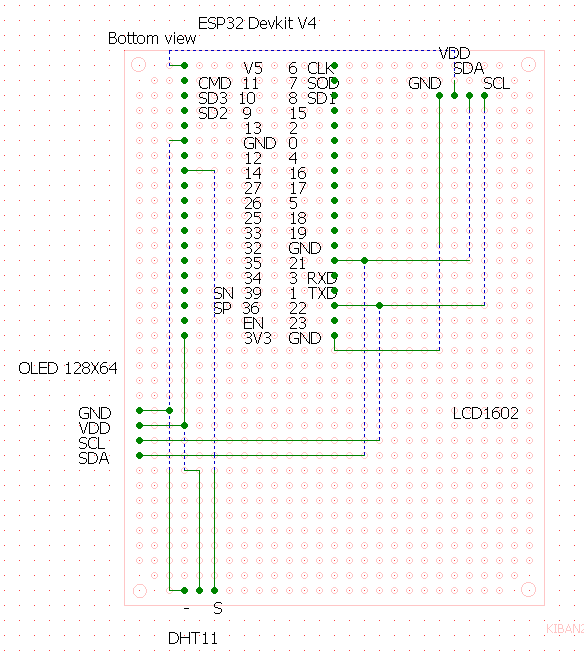

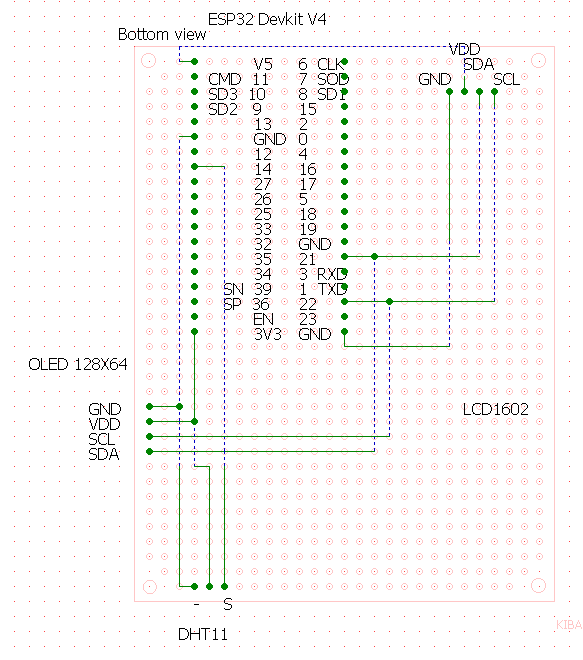

OLEDディスプレイを使えるように整備した。

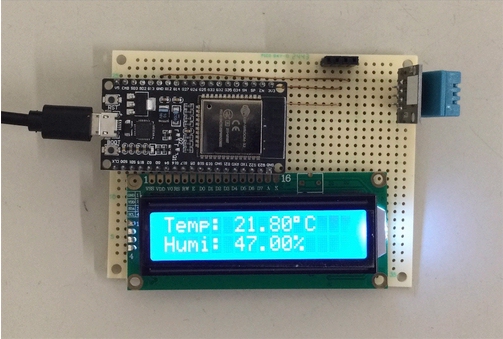

　温度、湿度センサーにはDHT11を使っている。

WiFiを使ってスマホに表示できるようにした。ESP32の本領発揮である。

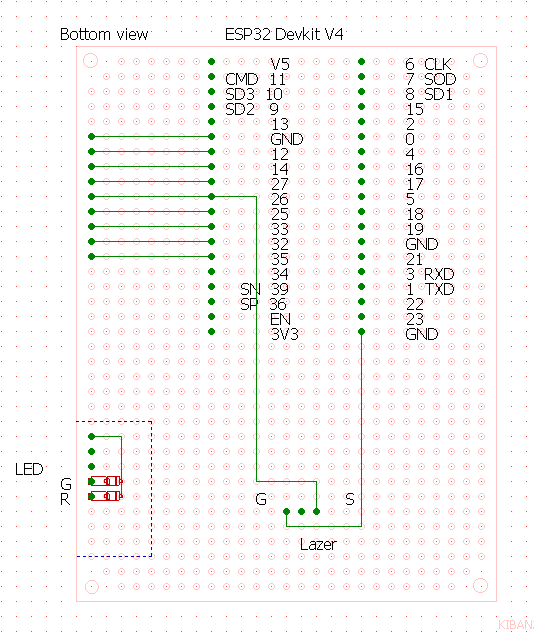

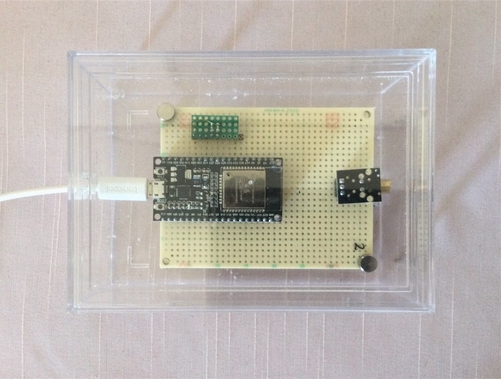

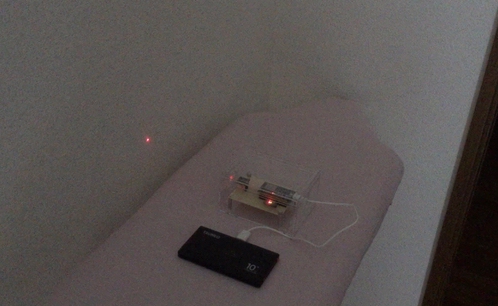

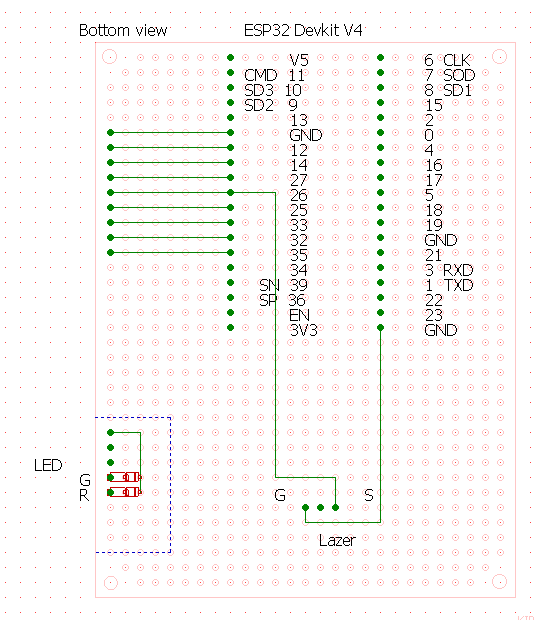

遠隔操作でレーザーを発射する仕組み。











動画https://youtu.be/1AE6FhRsNzo?si=QWVBR7IPlGIek1X7

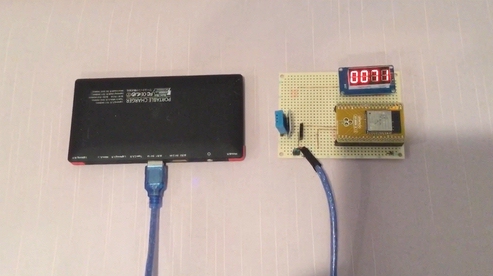

１秒毎にカウントして9999まで行ったら止まる基板。2時間40分くらいだがこれが動いている間遊ぶ。
レコードも二枚くらい聴けるだろう。充分いろんな事ができるしまあ満足もできる。カウントしている
間は遊ぶのをやめるなという意味合いがある。




それと最後の時もこれを作動させたいと思っている。どうなるかはわからないが。
